💾 NAND 플래시와 3D V-NAND

💡 핵심 요약

오늘날 우리가 사용하는 스마트폰과 데이터센터의 핵심인 저장 장치, NAND 플래시의 발전사를 짚어봅니다. 평면 구조의 한계를 넘어 아파트처럼 층을 쌓아 올린 ‘3D V-NAND’ 기술이 어떻게 데이터의 고밀도·고속 처리를 가능하게 했는지 그 혁신적인 수직 적층 기술의 원리와 미래 가치를 알기 쉽게 정리했습니다.

🚀 도입부: 데이터 폭발 시대, 반도체의 아파트가 필요한 이유

디지털 세상의 데이터 양은 상상을 초월하는 속도로 늘어나고 있습니다. 우리가 매일 찍는 사진, 고화질 영상, 그리고 거대 인공지능이 학습하는 데이터까지, 이 모든 정보를 저장하는 공간이 바로 ‘NAND 플래시’입니다. 과거에는 반도체 셀을 평면에 촘촘히 배치하는 방식이었지만, 이제는 물리적 공간의 한계에 부딪혔습니다. 이를 해결하기 위해 등장한 것이 바로 수직으로 층을 쌓아 올리는 3D V-NAND 기술입니다. 왜 우리는 반도체를 쌓아야만 했을까요? 그 해답을 찾아 떠나봅시다.

1️⃣ 💾 NAND 플래시의 기본 원리

1-1. 데이터를 담는 작은 방, 셀(Cell)의 구조

NAND 플래시는 데이터를 저장하는 최소 단위인 ‘셀’로 구성되어 있습니다. 이 셀은 전자가 들어오고 나가는 것을 제어하여 0과 1의 디지털 신호를 기억합니다. 마치 도서관의 책꽂이처럼, 각각의 셀은 고유의 주소를 가지고 데이터가 필요할 때마다 빠르게 찾아올 수 있도록 설계되어 있습니다. 전원이 꺼져도 정보가 유지되는 ‘비휘발성’이 가장 큰 특징이며, 현대 IT 기기의 저장 장치로서 없어서는 안 될 핵심 요소입니다.

1-2. 평면(2D) 구조가 가진 물리적 한계

초기 낸드 플래시는 셀을 옆으로 나란히 배치하는 평면 구조였습니다. 기술이 발전할수록 셀의 크기를 줄이는 미세 공정이 진행되었지만, 일정 수준 이하로 크기를 줄이면 셀 간의 간섭 현상이 발생하여 데이터 오류가 생기기 시작했습니다. 또한, 공정 난이도가 극도로 높아지면서 더 이상 평면상에서 집적도를 높이는 것은 경제적, 기술적으로 한계에 도달하게 되었고, 새로운 돌파구가 절실히 필요한 상황이었습니다.

2️⃣ 🏗️ 3D V-NAND 기술의 등장

2-1. 왜 수직으로 쌓아야 하는가?

3D V-NAND는 ‘면적을 줄일 수 없다면 높이를 쌓자’는 발상의 전환에서 탄생했습니다. 마치 1층짜리 단독주택 단지를 고층 아파트 단지로 재개발하는 것과 같습니다. 동일한 바닥 면적에 수십, 수백 층의 셀을 적층함으로써 용량을 비약적으로 늘릴 수 있게 되었습니다. 이는 단순히 용량 증대뿐만 아니라, 데이터 읽기/쓰기 속도를 개선하고 전력 효율까지 높이는 일석삼조의 효과를 가져왔습니다.

2-2. 3D 적층 기술의 핵심 원리

적층 기술의 핵심은 수많은 층을 한 번에 관통하는 구멍(Channel Hole)을 뚫고, 그 내부에 데이터를 저장할 물질을 균일하게 채워 넣는 것입니다. 이를 위해선 초미세 공정 기술과 함께 층을 쌓아 올리는 증착(Deposition) 및 식각(Etching) 기술이 필수적입니다. 수백 층을 쌓으면서도 데이터 오류 없이 안정적으로 구동되게 만드는 것이 기업들의 핵심 기술 경쟁력이며, 이것이 바로 삼성전자를 비롯한 반도체 기업들의 기술력입니다.

3️⃣ ⚡ 3D V-NAND가 가져온 기술적 도약

3-1. 고밀도 데이터 저장의 가능성

과거에는 테라바이트(TB) 급 데이터를 저장하려면 커다란 하드디스크가 필요했지만, 지금은 손톱만 한 크기의 칩 하나에 수백 기가바이트를 담을 수 있습니다. 3D V-NAND는 셀의 밀도를 극대화하여 모바일 기기의 소형화와 데이터센터의 운영 효율성을 동시에 달성했습니다. 더 많은 데이터를 더 좁은 공간에 저장할 수 있게 됨으로써 클라우드 서비스와 AI 데이터 처리 속도가 획기적으로 빨라졌습니다.

3-2. 전력 효율과 신뢰성의 향상

단순히 용량만 늘어난 것이 아닙니다. 3D 구조는 전류가 이동하는 경로가 최적화되어 있어, 데이터 접근 시 소비되는 전력을 줄여줍니다. 이는 노트북 배터리 수명 연장과 데이터센터의 전기료 절감으로 직결됩니다. 또한, 셀 간의 간섭이 줄어들면서 데이터의 무결성(신뢰성)이 높아져 저장된 정보가 손상될 위험이 훨씬 낮아졌습니다. 반도체 아파트는 더 튼튼하고 효율적인 보금자리인 셈입니다.

4️⃣ 🔄 NAND 플래시 발전의 역사

4-1. SLC에서 TLC, QLC로의 변화

초기 낸드 플래시는 하나의 셀에 1비트의 데이터만 저장하는 SLC 방식이었습니다. 이후 2비트(MLC), 3비트(TLC), 4비트(QLC) 방식으로 진화하며 한 셀당 저장 용량을 늘려왔습니다. 한 셀에 많은 정보를 담을수록 제어 기술은 어려워지지만, 3D V-NAND와 결합하여 고용량 제품을 저렴하게 공급할 수 있는 기반이 마련되었습니다. 기술의 발전이 대중화를 이끈 대표적인 사례입니다.

4-2. 적층 경쟁, 얼마나 높이 올라갈까?

현재 300단을 넘어 400단 이상의 적층 기술 경쟁이 치열합니다. 높이 쌓을수록 경제성은 올라가지만, 앞서 언급한 식각 기술의 한계에 봉착합니다. 이를 해결하기 위해 기업들은 두 번에 나누어 쌓은 뒤 붙이는 ‘더블 스택’ 기술 등을 도입하고 있습니다. 누가 더 높이, 그리고 더 안정적으로 쌓느냐가 미래 메모리 반도체 시장의 주도권을 결정짓는 중요한 요소가 되고 있습니다.

5️⃣ 🏢 데이터센터와 미래 기술

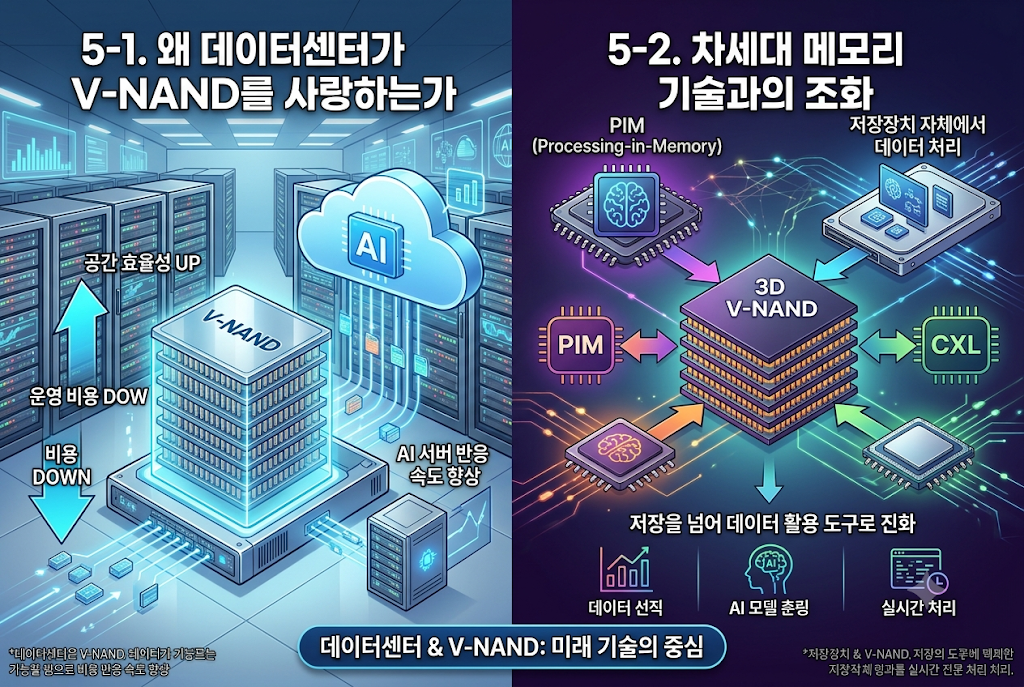

5-1. 왜 데이터센터가 V-NAND를 사랑하는가

AI 시대를 맞아 데이터센터는 막대한 양의 데이터를 실시간으로 처리해야 합니다. 공간은 제한적인데 데이터는 계속 늘어나므로, 3D V-NAND는 데이터센터의 필수 아이템입니다. 공간 효율성이 높아야 운영 비용이 낮아지기 때문입니다. 고성능 V-NAND는 AI 서버의 반응 속도를 결정짓는 핵심 부품으로서 클라우드 컴퓨팅 서비스의 품질을 높이는 중추적인 역할을 담당합니다.

5-2. 차세대 메모리 기술과의 조화

NAND 플래시는 앞으로도 D램(DRAM)과 함께 컴퓨터의 핵심 메모리로 남을 것입니다. 또한, AI 처리를 가속화하는 PIM(Processing-in-Memory) 기술이나 저장장치 자체에서 데이터를 일부 처리하는 기술들이 V-NAND와 결합하며 더욱 진화하고 있습니다. 단순한 저장을 넘어 ‘데이터를 효율적으로 활용하는 도구’로 발전하고 있는 3D V-NAND의 미래는 매우 밝다고 볼 수 있습니다.

6️⃣ 📈 3D V-NAND 기술 요약 및 비교

6-1. 한눈에 보는 NAND 기술 차이

구분	2D NAND	3D V-NAND
구조	평면	수직 적층
용량	한계 봉착	확장 용이
성능	일반적	고성능/저전력

6-2. 기술 선택의 기준

오늘날 IT 산업에서 3D V-NAND는 선택이 아닌 필수입니다. 비용 대비 성능, 데이터 밀도, 에너지 효율성 측면에서 2D 구조를 압도하기 때문입니다. 우리는 이제 반도체가 수직으로 높이 솟아오른 '아파트 시대'에 살고 있으며, 이는 곧 더 방대한 데이터를 다룰 수 있는 문명적 토대가 됩니다.

📝 마무리: 미래를 쌓아 올리는 반도체 기술

3D V-NAND는 단순한 메모리 기술을 넘어, 우리가 매일 사용하는 디지털 세상의 물리적 한계를 극복한 위대한 발명입니다. 수직으로 층을 쌓아 올린 이 작은 칩들이 모여 클라우드를 지탱하고, 인공지능이 숨을 쉴 수 있는 저장 공간을 만듭니다. 앞으로도 적층 기술은 더욱 고도화될 것이며, 우리는 그 덕분에 더 방대한 정보를 더 빠르게 누릴 수 있게 될 것입니다. 여러분의 컴퓨터와 스마트폰 속에는 지금도 수백 층의 아파트가 묵묵히 데이터를 지키고 있다는 사실, 흥미롭지 않으신가요?
